Стабилизатор напряжения Stout ST-600

Стабилизатор напряжения Stout ST-600 (SST-0001-000600) предназначен для стабилизации напряжения сети в целях повышения качества энергоснабжения и разработан для электронных устройств, работающих в системах отопления: коттеджей, квартир, офисов, промышленных предприятий, учреждений и т.д.

Стабилизатор Stout ST 600 обеспечивает индикацию наличия входного и выходного напряжения, проверку правильности фазировки при подключении к сети и наличия потенциала на «Земле», сигнализацию в случае срабатывания выходного автоматического выключателя, индикацию уровня входного напряжения (в пределах нормы/за пределами нормы). Для защиты подключаемого оборудования от перегрузки по выходному току оснащён автоматическим предохранителем.

Как работает стабилизатор:

В диапазоне входных напряжений от 165 В до 260 В, при правильной фазировке и отсутствии напряжения между «Землей» и «Нулем», индикатор «СЕТЬ» горит непрерывно, если же входное напряжение меньше 165 В или больше 260 В, индикатор «СЕТЬ» начинает мигать 1 раз в секунду.

При неправильной фазировке или наличии напряжения между «Землей» и «Нулем», индикатор «СЕТЬ» начинает мигать 4 раза в секунду. Индикация длится в течение 5 минут после подачи питания, затем прекращается.

В диапазоне выходных напряжений от 170 В до 242 В, индикатор «ВЫХОД» горит непрерывно, если же выходное напряжение меньше 170 В или больше 242 В, срабатывает схема защитного отключения нагрузки и изделие отключает нагрузку, при этом индикатор «ВЫХОД» гаснет. После защитного отключения нагрузки при возвращении входного напряжения в рабочий диапазон от 145 В до 260 В, стабилизатор автоматически подключает нагрузку и включается индикатор «ВЫХОД». В случае отсутствия индикации и пропадания выходного напряжения у стабилизатора, нажать кнопку сброса защиты.

В случае перегорания выходного предохранителя индикатор «ВЫХОД» будет мигать 1 раз в секунду.

Конструкция стабилизатора Стаут:

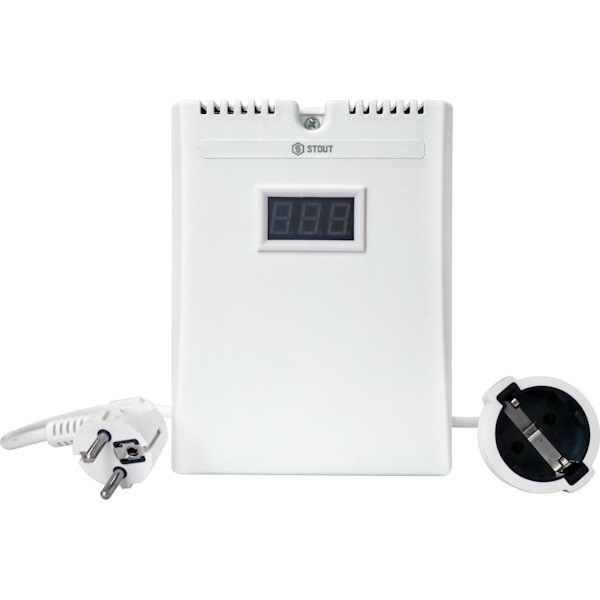

Конструктивно стабилизатор Стаут SST-0001-000600 выполнен в пластиковом корпусе. На боковой стенке корпуса предусмотрены посадочные отверстия для трехточечного крепления на стену. В верхней части корпуса расположены области индикации «ВЫХОД» и «СЕТЬ». Подключение стабилизатора к сетевому напряжению осуществляется через сетевую вилку, расположенную на входном кабеле. Подключения нагрузки к стабилизатору осуществляется через розетку, расположенную на выходном кабеле.
