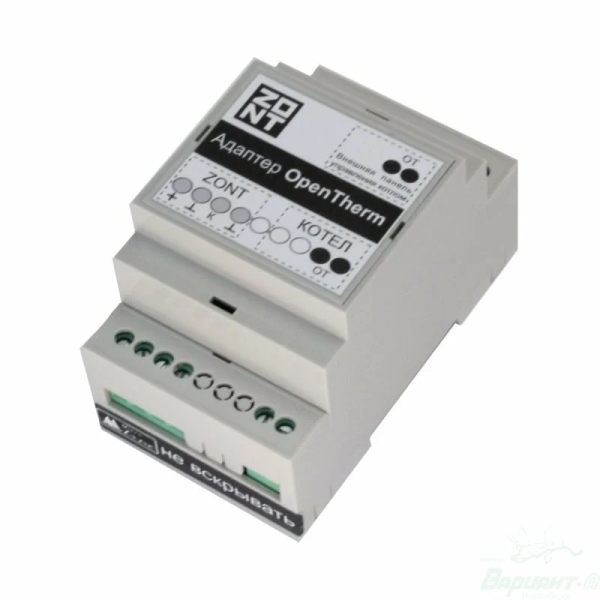

Адаптер OpenTherm 724

Адаптер OpenTherm 724

ZONT Адаптер OpenTherm, предназначенный для газовых котлов, поддерживающих протокол OpenTherm, и значительно расширяющий возможности по управлению и контролю газовыми котлами. Адаптер предназначен для подключения контроллеров и термостатов ZONT к газовым котлам по информационной шине OpenTherm и обеспечивает возможность дистанционного управления мощностью котла за счет периодической коррекции мощности горелки, контроль параметров работы и технического состояния отопительного котла.
К контроллеру ZONT H-1000 можно одновременно подключить 2 адаптера для управления 2-мя котлами.

С 1.02.2018г. выпускается новая 724 версия интерфейса ZONT OpenTherm.

Основным отличием новой версии адаптера опентерм от предыдущей является возможность совместной работы с панелями некоторых котлов (например Baxi Luna 3 Comfort), так как ранее, при подключении ZONT, пользователь данной возможности лишался и для того, чтобы внести изменения в работу котельного оборудования, был вынужден отключать устройство от электрической сети.
Термостаты, выпуска до 2016 г., могут работать с Интерфейсом OpenTherm® после обновления версии ПО.
У некоторых котлов, например BAXI, на плате управления есть специальный разъем, предназначенный для подключения устройств по протоколу OpenTherm.

Поддерживает следующие параметры:
— температуру теплоносителя
— температуру ГВС
— поддерживает параметры в зависимости от уличной температуры воздуха (если у котла есть собственный датчик уличной температуры)
— уровень модуляции горелки (параметр доступен не у всех моделей отопительных котлов)
— скорость протока ГВС (параметр доступен не у всех моделей котлов)
— давление в системе (параметр доступен не у всех моделей котлов)

Применение адаптера OpenTherm позволяет:

— Управлять мощностью газового котла, изменяя (модулируя) мощность горелки, экономя при этом до 30% сжигаемого газа
— Контролировать технические параметры работы газового котла
— Диагностировать неисправности работы котла.
— Экономить энергию при работе котла по расписанию;
— Увеличивать ресурс работы котла;
— Эффективно дистанционно управлять котлом

Особенности адаптера Opentherm версии 724:

Есть возможность одновременного подключения к котлу:
— Термостатов Zont (прошивка 129 и выше) и штатных выносных панелей. При этом поддерживается ручное управление котлом с выносной панели и дистанционное управление сервисом ZONT.
— Контроллеров Zont Н-1000 и штатных выносных панелей. При этом поддерживается дистанционное управление сервисом ZONT, а на штатной панели отображаются параметры работы (управлять с панели нет возможности).
— 2-х адаптеров Opentherm к контроллеру ZONT H-1000 для управления двумя котлами в каскаде.

ZONT при управлении котлом по цифровой шине учитывает фактическую и установочную температуры теплоносителя, а также заданную температуру в помещении. Он постоянно вычисляет, насколько именно текущая температура воздуха в помещении отклонилась от заданной, и чем больше эта разница, тем более высокая температура теплоносителя задается котлу. Термостат при подключении через адаптер OpenTherm управляет мощностью котла за счет периодической коррекции мощности горелки и обеспечивает контроль параметров его работы и технического состояния. При возникновении неисправности (аварии) котла, код ошибки и его расшифровка передаются термостатом для отображения в web-сервисе.
Для правильной работы алгоритма управления по цифровой шине, рекомендуется на котле выставлять максимальный уровень модуляции. Ограничить модуляцию дистанционно можно из личного кабинета сервиса ZONT, за счет ее уменьшения в процентном соотношении от установленной настройками. Данная функция работает не на всех котлах, поэтому иногда возникает ситуация, когда ограничить уровень модуляции можно только органами управления котла.

Работа котла с обычным термостатом.

Обычный термостат управляет котлом в релейном режиме и при отклонении температуры от заданных значений замыкает или размыкает контакты выходного реле, включая и выключая горелку. При включении котел начинает сразу работать на полной мощности и получается, что в систему отопления поступает порция тепла больше, чем требуется для возврата температуры воздуха к заданному значению.
При достижении заданной температуры, термостат выключает котел, но из-за большой инерции системы отопления, «избыточное» тепло некоторое время все равно будет отдаваться от труб и радиаторов системы отопления. Температура воздуха таким образом увеличится больше необходимого и произойдет перегрев помещения. Кроме того, из-за инерции водяной системы отопления, энергия котла будет неэкономно расходоваться, когда термостат снова включит котел: горелка котла включится сразу же, но ее тепло до помещения будет идти определенное время, и фактическая температура воздуха в помещении будет сначала «проседать» относительно требуемого заданного уровня, а после этого снова возрастет.

Периодическое частое включение/выключение котла является неоптимальным режимом работы для котла и отопительной системы:
Снижается ресурс работы котла;
В дымоходах образуется конденсат;
До прогрева горелки химическое сгорание газовоздушной смеси не оптимально;
Снижается КПД отопительной установки из-за простоя нагретого котла.

Работа котла с термостатом с адаптером OpenTherm

Термостат не включает и выключает горелку, а постоянно и плавно изменяет (модулирует) мощность ее горения, «приспосабливая» ее к текущей потребности в тепле. Термостат постоянно вычисляет, насколько именно фактическая температура отклонилась от заданной, и чем больше эта разница, тем большую мощность горелки он требует увеличить котлу. При выходе за пределы гистерезиса, термостат полностью выключает или включает горелку, а вот в промежутке между этими крайними значениями он плавно управляет ее горением. Т.е. процесс чередования периодов недогрева и перегрева будет «затухающим», все время автоматически стремясь к равновесному состоянию, когда котел в любой момент времени отдает в систему отопления ровно столько тепла, сколько требуется для компенсации текущих теплопотерь помещения. Этим достигается сохранение температуры в помещении на постоянном заданном уровне. В случае ее резкого изменения (заморозки, открытое окно, дверь и пр.) процесс колебания фактической температуры возле заданного значения снова на короткое время будет выведен из равновесного состояния, но быстро, а главное автоматически, он вернется к нормальному состоянию. Для котла и для КПД отопительной установки в целом это значительно лучше, чем простое периодическое включение и выключение котла: непрерывно работать на пониженной мощности экономически намного выгоднее.
